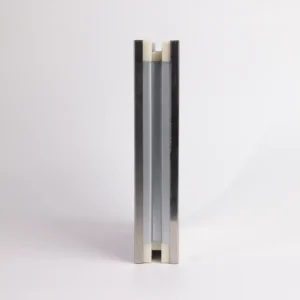

Сандвич-панель для чистых помещений из минеральной ваты, изготовленная вручную
Изготовленные на заказ компанией Glostar ручной работы сэндвич-панели из минеральной ваты для чистых помещений оснащены оцинкованной стальной рамой по периметру в форме «шляпы» и центральным H-образным алюминиевым соединителем, что делает их пригодными для использования в качестве стен, потолков и сопутствующих ограждающих конструкций в чистых помещениях. Панели допускают различные комбинации материалов наполнителя, облицовочных слоёв и размеров, а также могут изготавливаться по индивидуальному заказу с учётом размещения дверей, окон, оборудования и инженерных коммуникаций.
- Превосходная огнестойкость и теплоизоляционные характеристики
- Укреплено оцинкованными стальными рамами со всех сторон
- Непрерывное формование композитных материалов методом горячего прессования
- Подходит как для стеновых панелей, так и для потолков
Обзор продукта
Изготовленная на заказ вручную сэндвич-панель для чистых помещений из минеральной ваты представляет собой негорючую перегородку и потолочную панель, разработанную для контролируемых сред, где недопустимы компромиссы в вопросах пожарной безопасности, простоты очистки и точности размеров. Каждая панель изготавливается на основе сердечника из минеральной каменной ваты, который разрезается на полосы, поворачивается так, чтобы волокна располагались перпендикулярно лицевой поверхности панели, и вручную укладывается в каркас из холоднокатаной стали. Именно этот метод ручного изготовления — в отличие от непрерывного ламинирования — позволяет изготавливать каждую панель с точными значениями ширины, длины, толщины и характеристиками облицовки, требуемыми для конкретной планировки вашей чистой комнаты.
Компания GloStar поставляет эти панели на фармацевтические заводы, в больницы, на заводы по производству электроники, предприятия пищевой промышленности и лаборатории, которые должны соответствовать классам чистоты по стандарту ISO 14644 и требованиям GMP, а также строгим национальным нормам пожарной безопасности. Поскольку панель изготавливается полностью по индивидуальному заказу, на объекте не образуется отходов от обрезки, отсутствуют обрезанные на месте края, обнажающие необработанную минеральную вату, и не возникает расхождений между чертежом и тем, что фактически устанавливается.
Почему стоит выбрать панель из минеральной ваты ручной работы вместо панели машинного производства
Панели машинного производства (с непрерывной линией) эффективны для массового производства изделий стандартного профиля, но при этом вы ограничены фиксированной толщиной, фиксированными облицовочными материалами и фиксированными профилями стыков. Ручно изготовленная сэндвич-панель из минеральной ваты для чистых помещений обеспечивает гибкость, недоступную при производстве на конвейере:
- Свободный выбор толщины панели — как правило, 50 мм, 75 мм, 100 мм или 150 мм — без переналадки оборудования.
- Комбинированные облицовочные материалы — например, нержавеющая сталь со стороны чистой зоны и окрашенная сталь со стороны технического коридора.
- Усиленные, полностью закрытые края со стальной или алюминиевой рамой по всем четырём сторонам, благодаря чему волокна минеральной ваты не остаются открытыми в местах стыков.
- Длина панелей подбирается в точном соответствии с размером от пола до потолка в вашем проекте, что позволяет сократить количество горизонтальных стыков, в которых скапливаются частицы.
- Профили с двойным шпунтовым соединением или соединением типа «камлок», подобранные с учетом особенностей конструкции стеновой системы, потолочной системы или канала обратного воздухоотвода.
- Индивидуальные вырезы для смотровых окон, проходных ящиков, дверей, концевых коробок HEPA, розеток и проходов для технического обслуживания, выполненные на заводе, а не на объекте.
Огнестойкость и материал сердцевины
Именно благодаря «Rockwool» данная панель применяется там, где не допускается использование наполнителей из полиуретана (PU), полиизоцианурата (PIR) или пенополистирола (EPS). Базальтовый минеральный наполнитель является неорганическим материалом и относится к классу негорючих материалов категории «А», причем его температура плавления превышает 1000 °C. Она не подпитывает огонь, не капает и выделяет незначительное количество дыма и токсичных газов.
- Классификация по огнестойкости: класс A / A1, негорючий сердечник в соответствии со стандартом GB 8624; целостность огнестойкости и теплоизоляция обычно проверяются на соответствие классам EI 60 и EI 90 в зависимости от толщины и конструкции стыков.
- Плотность сердечника: стандартно 100–120 кг/м³, по запросу возможны варианты с плотностью 80 кг/м³ и 140 кг/м³.
- Ориентация волокон: вертикальная (перпендикулярная к лицевой поверхности) для обеспечения более высокой прочности на сжатие и сопротивления расслоению.
- Теплопроводность: примерно 0,043 Вт/(м·К), что способствует повышению энергоэффективности систем отопления, вентиляции и кондиционирования воздуха в климатизированных чистых помещениях.
- Акустические характеристики: уровень шумоподавления обычно составляет 28–36 дБ в зависимости от толщины панели и толщины облицовочного слоя, что особенно ценно в больницах, лабораториях и чистых коридорах, примыкающих к помещениям с оборудованием.
Кроме того, «Rockwool» прошел гидрофобную обработку, обладает влагостойкостью и стабильностью размеров, а также не способствует развитию плесени, размножению бактерий и появлению вредителей — все это является прямыми требованиями к проектированию чистых помещений в соответствии с GMP.
Варианты облицовки и виды отделки поверхностей
Именно на поверхности чистых помещений и обеспечивается соблюдение гигиенических требований, поэтому компания GloStar предлагает полный ассортимент стальных облицовочных материалов и покрытий:
- Оцинкованная сталь с предварительным нанесением краски (PPGI), толщиной 0,4–0,8 мм, с полиэтиленовым (PE), полиэтиленом высокой плотности (HDP) или поливинилфторидным (PVDF) покрытием.
- Сталь с горячим цинковым покрытием для технических зон и монтажных каналов.
- Нержавеющая сталь марки 304 или 316 для зон с высокой коррозионной нагрузкой, зон, подвергающихся промывке, или асептических зон.
- Варианты антибактериальных покрытий для применения в фармацевтической и биотехнологической отраслях, в операционных больниц, а также в пищевой промышленности.
- Стандартная отделка «чистая комната» (белый) и цвета RAL 9003 / RAL 9010; возможна отделка в индивидуальные цвета RAL.
- Дополнительные антистатические и химически стойкие покрытия для электронного оборудования и полупроводниковых производств.
Все облицовочные поверхности ровные, бесшовные и не линяют; на них отсутствуют выступы или открытые профили, в которых могут скапливаться частицы, благодаря чему поверхность стены легко протирается и соответствует требованиям протоколов регулярной дезинфекции.
Технические характеристики
| Пункт | Технические характеристики |
|---|---|
| Название продукта | Изготовленная на заказ вручную сэндвич-стеновая панель из минеральной ваты для чистых помещений |
| Материал сердцевины | Базальтовая минеральная вата с вертикальной ориентацией волокон |
| Плотность ядра | 100–120 кг/м³ (80–140 кг/м³ — по выбору) |
| Толщина панели | 50 / 75 / 100 / 150 мм или по индивидуальному заказу |
| Эффективная ширина | 950 / 1150 / 1180 мм или по индивидуальному заказу |
| Длина панели | Изготавливаются по индивидуальному заказу, как правило, длиной до 6000 мм |
| Облицовочный материал | PPGI, оцинкованная сталь, нержавеющая сталь 304/316 |
| Толщина лицевой поверхности | 0,4 / 0,5 / 0,6 / 0,8 мм |
| Покрытие | ПЭ, ПВД, ПВДФ, антибактериальный |
| Тип соединения | Двойной шпунтовый соединитель, замок «камлок» или профиль по индивидуальному заказу |
| Класс огнестойкости | Негорючее ядро класса A / A1 |
| Теплопроводность | ≈ 0,043 Вт/(м·К) |
| Заявка | Системы отделки стен и потолков для чистых помещений |
Технические характеристики можно адаптировать в соответствии с чертежами вашего проекта, требованиями местных норм и правил или существующей на объекте панельной системой.
Типичные области применения
- Производственные комплексы для фармацевтической и биофармацевтической промышленности, построенные в соответствии со стандартами GMP
- Операционные блоки больниц, отделения интенсивной терапии, отделения стерильного обеспечения и лаборатории
- Чистые помещения для сборки электронных устройств, полупроводников, печатных плат и оптических компонентов
- Предприятия по переработке продуктов питания и напитков, молокозаводы и упаковочные цеха с холодовой цепью
- Производство косметических средств, медицинских изделий и диагностических реагентов
- Исследовательские лаборатории, помещения для содержания животных и зоны с уровнем биологической безопасности (BSL)
В каждой из этих сред панели используются для возведения перегородок, монтажа потолочных систем, прокладки каналов обратного воздухоотвода и ограждения аппаратных помещений, а также сочетаются с дверями для чистых помещений, смотровыми окнами, алюминиевыми профилями с закругленными краями, проходными коробками и потолочными решетками FFU.
Совместимость с системами чистых помещений
Эффективность стеновой панели зависит от эффективности всей окружающей её системы. GloStar поставляет панели из минеральной ваты ручной работы в комплекте с соответствующими аксессуарами, благодаря чему готовая оболочка помещения становится герметичной и пригодной для очистки: профили с закругленными краями для пола и потолка, исключающие появление пыльных углов под углом 90 градусов, соединительные профили из алюминиевого сплава, герметичные угловые элементы, двери для чистых помещений, устанавливаемые заподлицо, окна с двойным остеклением, устанавливаемые заподлицо, а также силиконовый уплотнитель для каждого стыка. Такой системный подход позволяет обеспечить требуемую герметичность для помещений классов ISO от 5 до 9 и упрощает валидацию.
Настройка и процесс оформления заказа
- Пришлите свои чертежи, план помещения или ведомость объемов работ с указанием требуемого класса чистоты и класса огнестойкости.
- Наша команда инженеров уточняет толщину панелей, тип облицовки, тип соединений, ширину модулей и перечень комплектующих.
- Вы получите подробное коммерческое предложение с рабочим чертежом и спецификацией панелей.
- Панели изготавливаются вручную в соответствии с утвержденной спецификацией распила, каждая из них отдельно защищается полиэтиленовой пленкой и упаковывается для экспорта.
- Для зарубежных проектов предоставляются услуги по монтажу, технической поддержке на месте и надзору за работами.
Минимальный объем заказа, сроки изготовления и детали экспортной упаковки уточняются на этапе подготовки коммерческого предложения. Принимаются заказы на производство по схемам OEM и ODM.
Обеспечение качества
Компания GloStar эксплуатирует собственные линии по производству панелей для чистых помещений, изготовленных вручную, с собственными цехами по формовке стали, резке минеральной ваты и сборке каркасов. Панели производятся в соответствии с системой управления качеством ISO 9001, что включает контроль сырья, проверку габаритов каждой партии, а также подтверждение противопожарных и теплотехнических характеристик протоколами испытаний, проведенных независимыми организациями. Для экспортных проектов может быть предоставлена документация, соответствующая требованиям CE, а также сертификаты испытаний.
Часто задаваемые вопросы
В чём заключается разница между панелью из минеральной ваты, изготовленной вручную, и панелью из минеральной ваты, изготовленной на станке?
Панели ручной работы собираются путем вставки заранее нарезанных полос минеральной ваты в стальной каркас, что позволяет обеспечить полностью индивидуальные размеры, комбинированные облицовочные материалы, усиленные края со всех четырёх сторон и нестандартную толщину. Панели машинного производства изготавливаются на конвейере с фиксированными профилями и лучше подходят для выпуска больших партий стандартных панелей.
Какой класс огнестойкости имеют панели из минеральной ваты для чистых помещений?
Сердечник из минеральной ваты относится к классу A по огнестойкости. В зависимости от толщины, толщины облицовки и конструкции стыков стеновые конструкции, как правило, проходят испытания на огнестойкость по классам EI 60 или EI 90. Протоколы испытаний предоставляются по запросу.
Можно ли полностью настроить размер панели?
Да. Толщина, полезная ширина и длина определяются в соответствии с чертежами вашего проекта, а заводские вырезы для дверей, окон и проходов инженерных коммуникаций могут быть включены в спецификацию панелей.
Подходит ли эта панель для фармацевтических чистых помещений, соответствующих требованиям GMP?
Да. Ровная, не линяющая и поддающаяся очистке стальная поверхность, герметичные стыки, профили с закругленными краями и устойчивый к образованию плесени неорганический сердечник соответствуют требованиям GMP и стандарта ISO 14644 к строительству чистых помещений.
Какую толщину панели выбрать?
Толщина 50 мм обычно применяется для внутренних перегородок в чистых помещениях общего назначения; толщина 75 мм и 100 мм используется в случаях, когда требуется повышенная огнестойкость, теплоизоляция или дополнительная жесткость в связи с большей высотой стены; толщина 150 мм выбирается для стен холодной стороны или противопожарных перегородок. Наши инженеры могут порекомендовать толщину с учётом высоты вашей стены и требований нормативов.
Вы поставляете не только панели, но и аксессуары для чистых помещений?
Да. Двери, смотровые окна, алюминиевые профили, плинтусы и герметизирующие системы поставляются в виде комплекта, благодаря чему оболочка чистой комнаты монтируется как единая согласованная система.
